新增的碎片篩分機裝置是安裝在原篩分振槽上的，如果重量太 重，會嚴重影響原篩分振槽的使用性能和使用壽命，因此選材的基 本要求是材質輕且質地堅硬。根據這一依據選擇用高分子材料制作篩面邊框，用不銹鋼片制作插片。
    插片的間距直接影響到增強型碎片篩分裝置的篩分效果，間距 過小碎片漏不下去，起不到篩分作用，間距過大則葉片漏下去過多， 因下層空間有限，不但容易堵料，而且還起不到“過濾分流”作用。經 過實驗，并結合我廠雪茄煙葉的物流狀況（葉片的移動速度、堵塞情 況等），最后確定了插片的間距（圖 2）為 25mm。
    插片傾角的大小在一定程度上會影響煙葉的傳輸，比如將其垂 直安裝，因振槽的推力方向是正上前方，這樣就會降低煙葉的傳輸 速度同時造成堵料等異常情況。如果角度較小，將會減少有效篩分 面，從而影響篩分效果。結合雪茄煙葉的特點，確定插片傾角（圖 3） 為 45°。

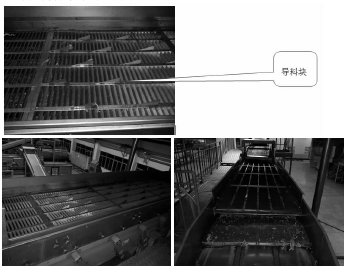

    在生產調試中發現，插片寬度過小容易勾掛煙片造成堵塞，影 響篩分效果，同時也不便于清潔保養，但如果插片寬度過大，又會增 加其自身重量，對原振槽的動力平衡有影響。綜合各方面因素，確定 插片寬度為 20mm。 導料塊是一個邊長 5 厘米和 10 厘米的直角三角形，每隔 20 厘 米安裝一塊，其目的是物料在運動過程中，可以改變物料的運動姿態，增加篩分效果，如下圖 4。     新的碎片篩分裝置寬與原篩分振槽內寬大小一致，安裝采用內 嵌式，高度為與原篩面有 10 厘米左右的距離。
    通過我廠 2012 年 11 月份測試結果分析，篩分效果按 7 批次平 均值計算，未加裝增強型篩分裝置前碎片為 131.5KG,加裝后碎片為 198.2KG，提高 66KG。1.5～6.0mm 的碎片篩分量得到顯著提高，篩分 效果達 85%以上。不僅節約了物耗，而且對穩定和提高產品質量也 有顯著的作用。該裝置制作簡單，使用過程中安裝方便，故障率低， 便于維護和維修。
